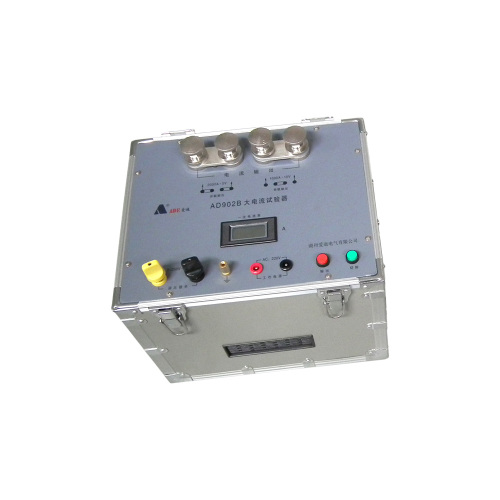

Quantos amperes você realmente precisa? Dimensionando um conjunto de teste de injeção primário

Para a maioria das equipes de campo, um conjunto de teste de injeção primária de 1.000 A a 5.000 A cobre a carga de trabalho real - e a pesquisa "de que tamanho de conjunto de teste de injeção primária eu preciso para o disjuntor 1600a" é a pergunta a ser respondida antes de comparar preços. Comprar muito pequeno falha no comissionamento no local de trabalho. Comprar muito grande compromete o orçamento, aumenta o peso do frete e ainda não fornece corrente extra se a impedância do loop estiver errada. O gráfico abaixo e as duas seções a seguir fornecem a matemática do dimensionamento em cerca de cinco minutos.

Como uma fábrica de testadores de alta corrente e equipamentos de teste de relés que atende concessionárias e empreiteiros de testes desde 1998, a Aidi enviou essa conversa sobre dimensionamento centenas de vezes. O erro que mais vemos é simples: os compradores fixam-se no número máximo de corrente e ignoram a tensão de saída, KVA e ciclo de trabalho – as três especificações que decidem se a corrente nominal realmente atinge o disjuntor.

1. Quantos amperes seu escopo de teste real requer?

Dimensione o conjunto de testes para o maior trabalho que você executará regularmente, e não para o maior número em uma planilha de dados. Comece pelas funções de proteção que você deve verificar, pois cada uma exige um nível de injeção diferente.

A pergunta clássica – quantos amperes testar o disparo instantâneo em um disjuntor 2.000a – ilustra a matemática. A captação instantânea fica em torno de 10x a classificação do quadro, portanto, um teste completo de livro precisaria de 20.000 A. Na prática, o trabalho de aceitação ANSI/NETA verifica a captação instantânea com pulsos incrementais e correntes de teste reduzidas, e é por isso que um conjunto de classe 5000 A continua sendo o carro-chefe mesmo para quadros grandes. Em vez disso, a pickup de longo prazo é a restrição obrigatória: no múltiplo de teste 3× padrão, um disjuntor de 1.600 A precisa de 4.800 A injetados em cada pólo. Depois de aplicar essa regra 3× à sua própria frota, “qual tamanho do conjunto de teste de injeção primária eu preciso para o disjuntor 1600a” deixa de ser uma suposição e se torna aritmética.

Mapeie sua própria frota com base nesta tabela antes de solicitar orçamentos. Se você atende principalmente quadros de distribuição com MCCBs de até 630 A, uma unidade portátil de 2.000 A é suficiente, e o orçamento economizado pode financiar um testador de relé confiável para verificação do lado secundário - os dois instrumentos juntos cobrem toda a cadeia de proteção.

✅ Resumindo: dimensione para aproximadamente 3× a maior classificação do disjuntor que você testa rotineiramente - para a maioria dos empreiteiros, isso significa que um conjunto 5000 classe A cobre testes de longo prazo de 1600 quadros A com margem, enquanto 2000 A lida com trabalhos típicos de MCCB.

2. Por que “Corrente Máxima” por si só é a especificação errada

Um conjunto de teste fornece apenas sua corrente nominal para uma carga específica – a impedância do loop decide o que você realmente obtém nos terminais. Cada circuito de alta corrente inclui pontas de prova, terminais e resistência de contato. Cabos mais longos ou mais finos consomem tensão de saída rapidamente, portanto, uma unidade que lê 5.000 A em uma bancada pode parar em 3.800 A em uma longa operação no local.

É aqui que entra o requisito mínimo de kva para um conjunto de teste de injeção primária de 5.000 A. Aproximadamente: 5.000 A em uma saída utilizável de 6 V exige cerca de 30 kVA de capacidade nominal; unidades sérias de 6.000 A operam em 36 kVA. Se uma cotação mostrar uma classificação de 5.000 A em um quadro de 10 kVA, o número é um pico de conexão em série, não uma saída realista de campo. Verifique o requisito mínimo de kva para um teste de injeção primária de 5000a definido na placa de identificação antes de assinar qualquer coisa e peça a cada fornecedor a tensão de saída nominal em corrente total.

Mais três especificações separam uma boa compra de uma cara:

• Ciclo de trabalho. Aparelhos portáteis geralmente funcionam 2,5 minutos ligados / 10 minutos desligados. O teste de funcionamento térmico em comutadores precisa de 8 horas ou mais de produção contínua - essa é uma classe de máquina diferente, normalmente trifásica com resfriamento forçado, como o testador trifásico de alta corrente aidi AD904D construído para trabalho de injeção prolongado.

• Regulação e precisão. Procure ±0,5–1% com medição True-RMS; As tolerâncias de disparo NETA de ±10–15% não têm sentido se a sua fonte oscilar mais do que isso.

• Intertravamentos de segurança. Proteção de partida zero, sobrecorrente e corte térmico devem ser padrão, não opcionais.

✅ Resumindo: julgue um conjunto de testes pela tensão de saída, KVA e ciclo de trabalho junto com a corrente - essas três especificações decidem se os amplificadores da placa de identificação chegam ao seu disjuntor.

Perguntas frequentes

P: Então, qual tamanho de conjunto de teste de injeção primária eu preciso para testar o disjuntor 1600a? R: Planeje 4.800 A (3× captação de longa duração) por poste, o que o coloca na classe de 5.000 A. Para quadros maiores, a mesma matemática responde quantos amperes testar o disparo instantâneo em um disjuntor 2.000a - a verificação de pulso de corrente reduzida sob NETA mantém o requisito prático dentro de 5.000 A. Aidi cobre essa faixa com a unidade trifásica AD904D ou conjuntos AD901B/905B2 monofásicos, dependendo se você precisa de equilíbrio de fase ou portabilidade.

P: Um conjunto pode abranger testes MCCB, ACB e CT ou preciso de vários? R: Um conjunto portátil de 2.000 A lida com a maioria dos trabalhos de MCCB e CT; uma unidade móvel de 5.000 A adiciona testes de disjuntor de estrutura A de 1.600. também cria faixas de saída OEM personalizadas - tensão, etapas de corrente e funções de temporizador podem ser configuradas de acordo com seu escopo de teste antes do envio, o que geralmente custa menos do que comprar duas máquinas padrão.

P: Ainda preciso de um conjunto de teste de relé se comprar um testador de alta corrente? R: Sim – eles verificam diferentes partes da cadeia de proteção. As equipes geralmente iniciam suas pesquisas por meio de listas de preços de proteção de relé acessível e acabam combinando um injetor portátil com um testador de relé de alta qualidade para que a injeção primária e secundária permaneçam internamente. Pergunte sobre preços de conjunto correspondente ao solicitar um orçamento de qualquer fabricante chinês.

CTA: faça uma verificação de tamanho antes de comprar

Envie à Aidi sua maior classificação de disjuntor, maior comprimento de cabo e principais trabalhos de teste, e nossos engenheiros retornarão uma recomendação de dimensionamento com a tensão de saída exata e KVA que você precisa - gratuitamente. Como um OEM com certificação ISO 9001:2015 que atende projetos da State Grid desde 1998, a Huzhou Aidi Electric Co., Ltd. oferece suporte para configuração direta da fábrica, peças de reposição e suporte técnico remoto para compradores em todo o mundo. Contate-nos para uma cotação na mesma semana.
